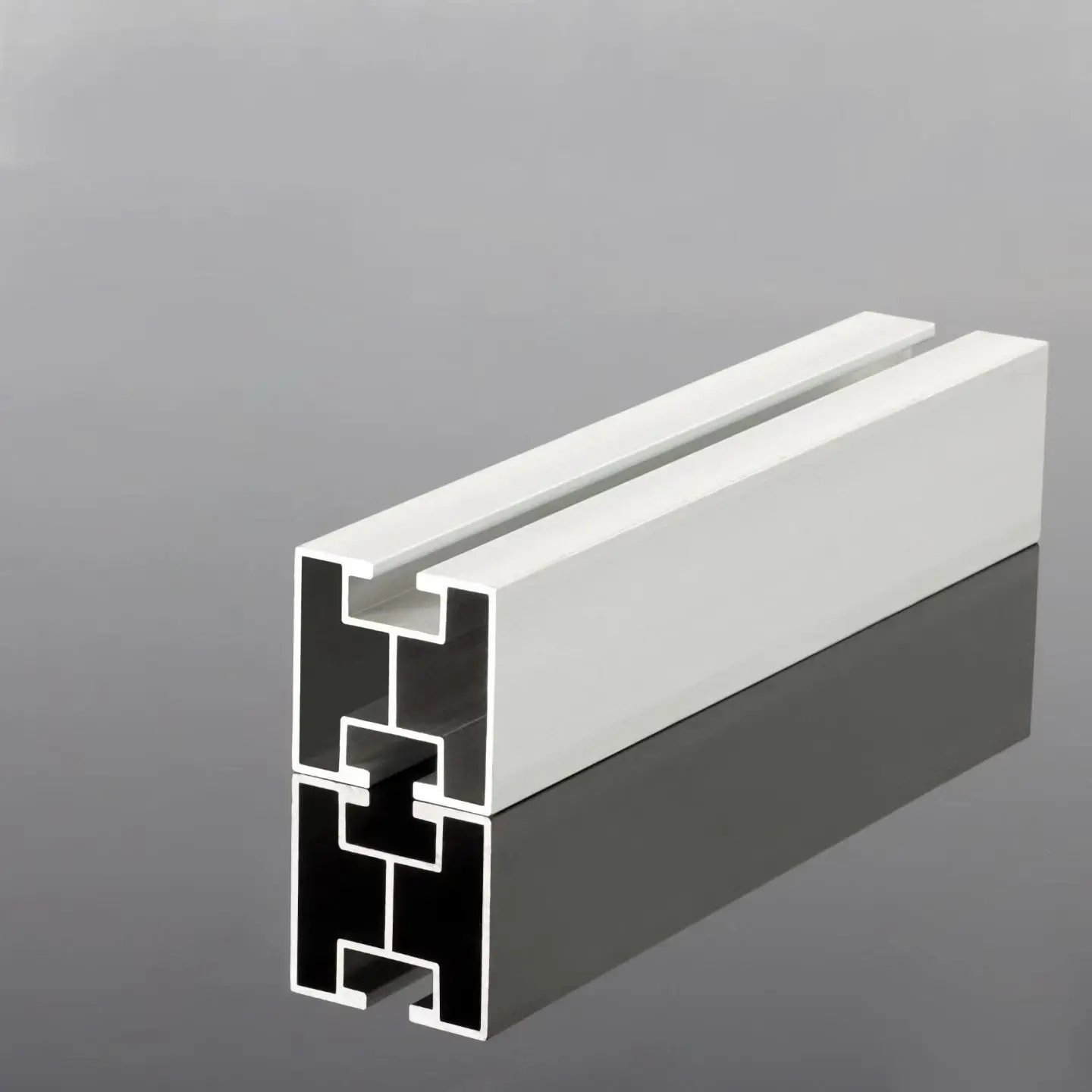

Ојачана водилица

Шине које изгледају идентично на нацртима могу се понашати веома различито када су постављене у низ на косој површини: размак међу гредама се шири и путање оптерећења се померају, узрокујући да се прави профил постепено савија или копча између носача. Ова деформација често доводи до неусклађености модула и лабавих стезаљки током времена; ојачане водилице су дизајниране посебно за решавање овог проблема. Гуојиан их производи помоћу интегрисаног процеса хладног обликовања са континуираним уздужним ребрима, чинећи арматуру саставним делом самог челика.

Како функционише ојачана конструкција

Ребра служе само једној сврси: повећавају отпорност профила на савијање и торзију без удвостручавања тежине. Пошто су шине хладно обликоване у једном пролазу, ребра се крећу непрекидно дуж целе дужине; одсуство заварених спојева на тачкама ојачања елиминише подручја склона превременом рђењу или пуцању под цикличним оптерећењима ветром. Једноставно речено, додатни челик је стратешки постављен тачно тамо где је потребан да би се супротставио моментима савијања.

Избор материјала и премаза се заснива на условима на локацији, а не навици. Цинк-алуминијум-магнезијум (ЗАМ) премази формирају густ заштитни слој који може да мигрира да покрије исечене ивице, чинећи ојачане вођице обложене ЗАМ-ом препорученим избором за приобалне, соларне и плимске равне пројекте. Топло цинковање остаје исплативо решење за стандардне унутрашње електране, док су опције „црног челика“ (без премаза) доступне за купце који више воле да касније примењују сопствене површинске третмане.

Основне предности и разлози који стоје иза њих

Већа крутост, а не већа тежина:

Интегрисани ојачани профил нуди већу носивост по килограму. Ово омогућава пројектима на крововима да повећају чврстоћу конструкције, а истовремено држе под контролом мртву тежину – директна предност када су границе оптерећења зграде мале.

Премази који одговарају сајту:

ЗАМ за окружења са високом влажношћу или сланом спрејом, вруће цинковање за стандардне електране и црни челик за пројекте који захтевају локални премаз. Верзија ЗАМ долази са 25-годишњом гаранцијом против корозије, вруће поцинкована верзија са 15 година, а сама конструкција има 10-годишњу гаранцију.

Бржа инсталација:

Попречни пресек ојачане шине водилице у облику канала омогућава директно постављање Т-завртња; позиције компоненти се могу подесити клизањем дуж шине, елиминишући потребу за поновним бушењем. Одговарајуће стезаљке и конектори долазе из наших сопствених производних линија, ефикасно уклањајући целог добављача из вашег ланца инсталације.

Пре-фабрикација пре испоруке:

Пробијање, сечење и заваривање се обављају у компанији према цртежима. Ојачане шине су спремне за непосредну уградњу по доласку, минимизирајући на лицу места брушење, сечење и поправке за заштиту од корозије—кључно за удаљене планинске електране где се сваки уштеђени човек-сат претвара у стварну уштеду трошкова.

Техничке спецификације

Ставка	Спецификација
Материјал	Хладно обликовани угљенични челик
Структура	Интегрисани хладно обликовани профил + континуирана интегрална ребра
Цоатинг Оптионс	Цинк-алуминијум-магнезијум (ЗАМ) / топло поцинковано / црна завршна обрада (без премаза)
Мак Тхицкнесс	12 мм
Секција	Прилагођени одељак по цртежима купца
Дужина	Изрежите на дужину према цртежима
Причвршћивање	Прорез компатибилан са Т-завртњима; самопроизведене средње/крајње обујмице и конектори
Гаранција	Гаранција против корозије: 25 година за ЗАМ, 15 година за топло поцинковане; Структурна гаранција: 10 година
МОК	1 × 20ГП контејнер; пробни налози по договору
Леад Тиме	7–15 радних дана након пријема депозита
Трговински услови	ФОБ / ЦФР / ЦИФ

Апликације

Ојачане водилице су дизајниране за локације где се стандардни профили приближавају границама носивости. Апликације у наставку покривају сценарије оптерећења са којима се најчешће сусрећемо.

Планинске ПВ електране:

Валовит терен доводи до неуједначеног оптерећења ветром и снегом. Ојачани профил осигурава да низ остаје равно у различитим распонима - разлог зашто стеге остају безбедне чак и у другој и трећој години рада.

Риболовно-соларни и агро-соларни пројекти:

Окружење на отвореном, значајне дневне температурне флуктуације и влажни услови тла убрзавају корозију. ЗАМ премаз издржава ове напоре околине, док ојачани профил подноси додатна оптерећења повезана са дужим распонима изнад воде или усева.

Оффсхоре и плимне електране:

Слани спреј представља врхунски тест за шине. Овде је задебљани, ојачани профил отпоран на притисак ветра, док ЗАМ премаз успорава корозију споља ка унутра; пошто су оба захтева критична, препоручујемо да наведете обе карактеристике.

Системи за праћење:

Једноосни и двоосни системи излажу шине сталном оптерећењу током дана. Стандардни профили имају тенденцију да се деформишу у овим условима, док су ојачани профили посебно пројектовани да издрже циклична оптерећења.

Флексибилни системи за монтажу:

Флексибилне структуре великог распона захтевају шине да задрже свој облик уз минималну подршку. Крутост конструкције — не само снага — је кључни фактор у обезбеђивању да модули задрже пројектовани угао нагиба. Комерцијалне и индустријске кровне соларне електране: Ограничења оптерећења на крову ограничавају сопствену тежину, због чега је неопходно максимизирати снагу по килограму – управо оно што геометрија ребра пружа у дугим, континуираним радњама.

Руковање, инсталација и одржавање

Складиштење и транспорт:

Сложите на подигнуте носаче у покривеном, проветреном простору; користите заштиту ивица током руковања како бисте спречили огреботине премаза или деформацију пресека пре уградње.

Обрада на лицу места:

Уклоните ивице са свих посечених ивица и нанесите антикорозивни премаз. Поставите рупе како бисте избегли ребра; никада не мељите само ребро—ребро је извор снаге, тако да његово млевење губи сврху куповине ове шине.

Инсталација:

Користите само равне, неоштећене шине; затегните причвршћиваче према стандардним спецификацијама обртног момента и оставите размаке за проширење на спојевима по потреби. За пројекте у планинским, плимским равним или приобалним подручјима, уверите се да је темељ стабилан пре него што монтирате ојачане водилице.

О&М:

Периодично проверавајте завртње, деформацију пресека и стање премаза; скратити интервале инспекције за средине изложене сланом спреју. Не прекорачујте пројектована оптерећења приликом монтаже помоћне опреме и одмах поправите сва оштећења премаза.

ФАКс

П1: Да ли да одаберем верзију цинк-алуминијум-магнезијум (ЗАМ) или топло поцинковану верзију?

О: Нека услови локације одлуче. За приобалне, соларно-риболовне или плимне равне пројекте препоручујемо ЗАМ—превлака штити ивице сечених и отпорна је на корозију од сланог спреја, уз 25-годишњу антикорозивну гаранцију. За стандардна постројења у унутрашњости, топло цинковање нуди одличну исплативост са 15-годишњом гаранцијом против корозије.

П2: Можете ли произвести ојачане водилице на основу наших сопствених цртежа попречног пресека?

О: Да. Стандардни део нашег пословања су профили по наруџби: хладно ваљамо по цртежима (дебљине до 12 мм) и вршимо пробијање, сечење и заваривање у компанији, тако да је производ спреман за уградњу по испоруци.

П3: Која гаранција је обезбеђена?

О: Нудимо 25-годишњу антикорозивну гаранцију за ЗАМ верзије, 15 година за вруће поцинковане верзије и 10-годишњу структурну гаранцију за систем монтаже.

П4: Како су паковани? Колики је капацитет контејнера?

О: Контејнер 20ГП држи приближно 2 МВ челика за монтажни систем, док 40ХК држи око 4–5 МВ. Шине су повезане и заштићене за поморски транспорт; могу се преговарати о малим серијама пробних налога за почетне пројекте.

П5: Који сертификати квалитета се могу обезбедити?

О: Фабрика је сертификована према стандардима ИСО 9001, ИСО 14001 и ИСО 45001; Доступни су извештаји о прорачуну конструкције и извештаји о испитивању треће стране. Обавестите нас о одредишном тржишту како бисмо могли да потврдимо потребну конкретну документацију.
