Шине водилице су основне компоненте које носе оптерећење фотонапонских (ПВ) система за монтажу, које се првенствено користе за осигурање и уређење соларних фотонапонских модула; обично се користе у комбинацији са причвршћивачима као што су стеге и завртњи. Наша свеобухватна линија производа за шине садржи два главна типа материјала—челик (вруће поцинкована и легура цинк-алуминијум-магнезијум) и легура алуминијума—и обухвата различите профиле попречног пресека, укључујући Х-шине, неребрасте шине и шине прилагођеног облика. Ове шине носе оптерећење ПВ модула и преносе силе на монтажне стубове или кровне основе. Погодни су за дистрибуиране ПВ инсталације на крововима од челичних црепа у боји и равним бетонским крововима, као и за ПВ надстрешнице за аутомобиле и одређене приземне ПВ електране.
Шине за вођице су доступне у различитим материјалима—као што су легура алуминијума, легура Зн-Ал-Мг и вруће поцинковани челик—како би одговарали различитим пројектним условима, укључујући унутрашње и обалне локације, окружења са високим салинитетом, локације са ограничењима кровног оптерећења и електране великог распона.
Укључује стандардне профиле у облику слова Ц, Х и У, лагане неребрасте профиле и прилагођене нестандардне облике, обезбеђујући компатибилност и са конвенционалним пројектима и са специјализованим апликацијама за накнадну уградњу.
Подржава сечење фиксне дужине, ЦНЦ пробијање и обраду профила по мери. Нисмо ограничени на стандардне производе у продаји и можемо да произведемо компоненте које испуњавају специфичне захтеве за цртеже пројекта.
Шине за вођице, обујмице (средње/крајње стезаљке), причвршћивачи од нерђајућег челика и компоненте за уземљење се производе у компанији. Ово обезбеђује висок степен компатибилности између профила и прибора, минимизирајући грешке при монтажи на лицу места.
Стандардне спецификације су залихе за брзу испоруку; наша фабрика се може похвалити годишњим капацитетом од 200.000 тона, способна за испоруку великих количина за електране ГВ.
Елиминише потребу за набавком одвојено од фабрика алуминијума и челика. Пружамо читав низ шина и одговарајућег прибора, поједностављујући цео процес набавке.
| Параметер Итем | Тецхницал Специфицатион |
| Опциони основни материјали | 6063-Т5 легура алуминијума / С350ГД Зн-Ал-Мг челична трака / К355 топло поцинковани челик |
| Површинска обрада | Анодизација / Зн-Ал-Мг премаз / Топло цинковање |
| Типови главних секција | Х-тип, Ц-тип, У-тип, лагани, неојачани, прилагођени профили специјалног облика |
| Дебљина зида профила | Алуминијумска легура: 1,2-2,0 мм; Челик: 1,0-1,5 мм (прилагодљиво) |
| Стандардна дужина испоруке | 4м, 6м; прилагођено сечење на било коју доступну дужину |
| Компатибилни модули | Комплетан асортиман монокристалних, ПЕРЦ, ТОПЦон ПВ модула |
| Подржавајући прибор | Средње стеге, крајње стезаљке, причвршћивачи од нерђајућег челика, компоненте за уземљење |
| Сценарији апликација | Кровови од челичних црепа у боји, бетонски кровови, приземне електране, ПВ надстрешнице за аутомобиле, реновирани ПВ пројекти специјалног облика |
| Применљиви стандарди | ГБ кинески стандард, ЕН европски стандард; доступни материјални сертификати |
Врсте материјала су верификоване за сваку серију водилица како би се осигурало да се не користе рециклирани или нечисти материјали;
Провере толеранције димензија и провере на лицу места дебљине елоксираног премаза обезбеђују да површинска обрада испуњава стандарде;
3. Извештаји о механичким својствима за профиле доступни су на захтев;
4. Извештаји о испитивању трећих страна (нпр. ТУВ, СГС) могу се обезбедити да би се испунили захтеви за лицитирање пројеката у иностранству и царинске декларације.
Помажемо при одабиру модела шина за вођење на основу специфичних оптерећења ветром и снегом, услова крова и локалне климе; физички узорци се могу послати на проверу материјала, попречног пресека и завршне обраде површине; пружамо пројектну документацију за надметање, укључујући спецификације производа и извештаје о испитивању; за иностране клијенте нудимо препоруке прилагођене локалним стандардима.
За прилагођене поруџбине, генеришемо цртеже за обраду за потпис клијента пре почетка производње; током производње обезбеђујемо фотографије или видео снимке прегледа сировина, обраде профила и провере готових производа на лицу места како би клијенти могли да прате напредак; пошиљке укључују комплетну листу паковања и сертификацију материјала; нудимо различите опције паковања, укључујући растезљиву амбалажу отпорну на кишу како би се спречила оштећења током транспорта; за домаће поруџбине организујемо директну доставу камионом на локацију пројекта; за извозне поруџбине, помажемо са комплетном царинском документацијом и подржавамо различите трговинске услове (нпр. ФОБ).
Ако дође до оштећења (као што су удубљења или деформације) током транспорта, брзо процењујемо ситуацију по пријему верификационих фотографија и организујемо замену делова или међусобно договорено решење; пружамо свеобухватне водиче за инсталацију, укључујући дијаграме и кључне савете за инсталацију; наш технички тим нуди даљинску подршку за решавање било каквих проблема на које наиђе током инсталације.

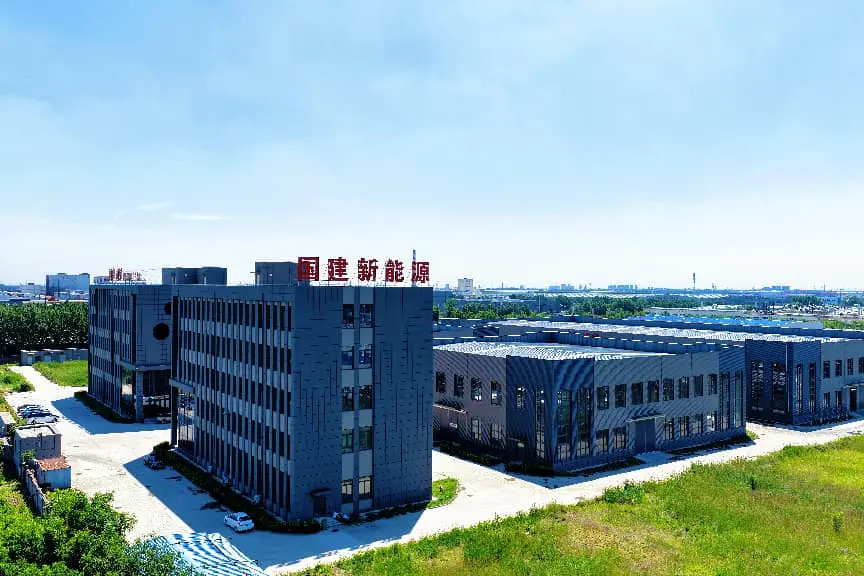

Наша фабрика се налази у индустријској бази Дакиузхуанг у Јингхаи, Тиањин, у близини луке Тиањин; ово омогућава директну испоруку камиона до домаћих пројектних локација и погодно царињење и отпрему за извозне поруџбине. Одржавамо дугорочна, стабилна партнерства са фабрикама за екструзију алуминијума, обезбеђујући поуздано снабдевање сировинама и гарантујући да се класе материјала никада не замењују. Спроводимо свеобухватну контролу квалитета током целог процеса, обављајући вишеструке контроле од уноса сировина до отпреме готових производа. Истовремено производимо челичне шине (Х-шине, шине специјалног профила и шине без ребра), омогућавајући купцима да набаве челичне монтажне додатке и шине од легуре алуминијума на једном месту; ово смањује трошкове комуникације повезане са управљањем више добављача, а ми обрађујемо поруџбине свих величина.
О: Додатна опрема је заменљива ако се прорези попречног пресека подударају; међутим, директан контакт између челика и алуминијума изазива електрохемијску корозију, тако да се приликом мешања материјала морају уградити изолационе заптивке.
О: Профили су прекривени заштитним филмом. Цела серија је умотана у стреч фолију отпорну на кишу и заштићена заштитним ивицама од тврдог папира; дуги профили су такође ојачани дрвеним рамовима како би се смањио ризик од огреботина током транспорта.
О: Не, разликује се. Цинк-алуминијум-магнезијум и вруће поцинковане челичне шине долазе са 25-годишњом гаранцијом против корозије, док шине од анодизиране легуре алуминијума имају 20-годишњу гаранцију против корозије; молимо вас да потврдите специфичне услове гаранције пре него што наручите.
О: Водилице се могу прилагодити специфичним попречним пресецима, у зависности од минималних количина наруџбине (МОК) за стварање калупа за екструзију; међутим, једноставне модификације попут подешавања дужине или штанцања не захтевају нове калупе и имају ниже захтеве за МОК.
О: Стандардни профили са прорезима упарени са компатибилним стезаљкама неће клизити; морате да обезбедите дебљину компоненте како бисмо могли да ускладимо исправну стезаљку. Не препоручује се мешање додатака различитих брендова.
О: Чувајте их у сувом, добро проветреном простору и избегавајте излагање киши или стајаћој води. Профили треба да буду подигнути од тла – немојте их слагати директно на прљавштину или блато – а заштитни филм не треба прерано уклонити.
