A водилицаје више од обичне металне стазе. То је прецизна компонента одговорна за одржавање контролисаног кретања, поравнања, стабилности и безбедности у системима где је важно глатко и поновљиво кретање. Од инсталација лифтова до индустријске опреме, права шина водилица мора да комбинује тачност димензија, структурну чврстоћу, квалитет површине, поуздану инсталацију и дугорочну издржљивост. Овај водич објашњава како функционишу водилице, шта одређује њихов учинак, како одабрати праву спецификацију и шта купци треба да провере пре него што дају поруџбину.
1. Основе водилице

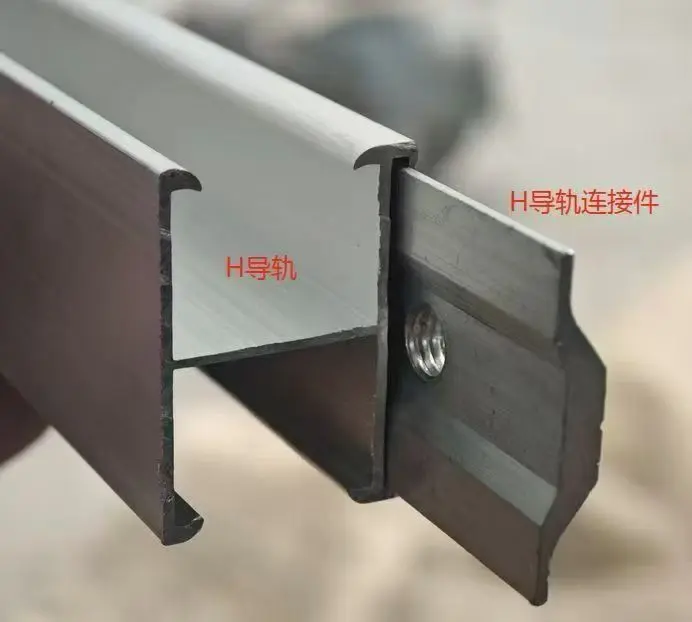

Шина водилица је крута линеарна компонента дизајнирана да контролише путању покретног дела. Уместо да дозволи компоненти да се слободно креће у неколико праваца, шина успоставља дефинисану путању кретања и помаже у одржавању доследног поравнања током рада.
У системима лифтова, водилице су постављене вертикално унутар окна за вођење кабине лифта и противтега. Савремени стандарди за подизање постављају посебне захтеве за материјал водилице, димензије, геометрију, завршну обраду површине, везе, угиб и структуралне перформансе. ИСО 8100-33:2022, на пример, специфицира степене и квалитет, димензионалне и геометријске толеранције, завршну обраду површине и захтеве за означавање за стандардизоване шине Т-типа које се користе за кабине за подизање и противтегове.
За индустријске машине, термин може да опише шири спектар компоненти за линеарно навођење. Тачан попречни пресек, материјал, тврдоћа, начин монтаже и површинска обрада зависе од машине и радног окружења.
2. Како функционише шина водилица
Перформансе шине водилице произилазе из интеракције између шине, покретног склопа, монтажних носача, водилице или ваљака, спојева и околне структуре. Сваки елемент мора да функционише заједно. Висококвалитетна шина не може да надокнади лошу инсталацију, нетачно поравнање или неодговарајући потпорни хардвер.
Одржавање контролисане путање путовања
Шина обезбеђује фиксну референтну површину. Водиће ципеле, ваљци, точкови или други елементи за вођење прате ту површину, смањујући нежељено померање и одржавајући опрему поравнатом.
Руковање бочним силама
Покретна оптерећења могу створити бочне силе током убрзања, успоравања, утовара, истовара, вибрација или заустављања у нужди. Довољно крут систем водилице помаже да се одупре овим силама док истовремено ограничава прекомерно скретање.
Подршка глатком раду
Правост шине и стање површине директно утичу на понашање покретне компоненте. Лоша геометрија, оштећене површине, контаминација или неправилно спојени делови шине могу повећати буку, вибрације, хабање и потребе за одржавањем.
За примене у лифтовима, ЕН 81-20 посебно захтева да шине водилице, њихови спојеви и прикључци издрже оптерећења и силе повезане са безбедним радом, док угиби морају остати довољно контролисани како би се избегле сметње са вратима, сигурносним уређајима или покретним компонентама.
3. Главне примене шине водилице
Шине водилице се користе свуда где је потребно контролисано линеарно или вертикално кретање. Иако су шине за вођење лифтова међу најпрепознатљивијим примерима, основни инжењерски принцип се примењује на многе индустрије.
| Апликација | Примарна функција | Важна разматрања |
|---|---|---|
| Пассенгер Елеваторс | Водите ауто и противтег | Усклађеност, удобност вожње, снага, отклон, квалитет површине |
| Теретни лифтови | Контролишите кретање под већим оптерећењима | Носивост, крутост конструкције, издржљивост |
| Индустријска опрема | Обезбедите поновљиво линеарно вођење | Смер оптерећења, брзина, хабање, тачност монтаже |
| Системи за руковање материјалима | Водите покретне платформе и компоненте | Континуирани рад, контаминација, приступ одржавању |
| Аутоматион Мацхинери | Одржавајте прецизно позиционирање компоненти | Толеранција димензија, обрада површине, поновљивост |
| Специјализовани системи за подизање | Контролишите вертикално или нагнуто кретање | Услови оптерећења, безбедносни захтеви, изложеност животне средине |
У инсталацијама лифтова, водилице нису само компоненте за позиционирање. Они такође могу да ступе у интеракцију са сигурносним системима током ненормалних радних услова. Калифорнијски прописи о лифтовима, на пример, захтевају да кабине лифтова и противтегови буду опремљени шинама водилицама и специфицирају захтеве који се односе на материјал шине, пресеке, ослонце, причвршћиваче и структуралне перформансе.
4. Материјали и производња
Челик се нашироко користи за захтевне примене на шинама јер нуди корисну комбинацију чврстоће, крутости, обрадивости, отпорности на хабање и стабилности димензија. Међутим, једноставно навођење „челика“ није довољно. Квалитет материјала и процес производње треба да одговарају стварној примени.
Хладно вучене водилице
Хладно извлачење може да обезбеди контролисане димензије и конзистентан профил. То га чини погодним за апликације где су прецизност димензија и карактеристике површине важне.
Машинско обрађене водилице
Обрада се може користити када је потребна строжа геометријска контрола или одређени површински услови. ИСО 8100-33 идентификује хладно вучене и машинске производне руте за стандардизоване шине за вођење лифтова Т-типа.
Површинска обрада
У зависности од животне средине, заштита од корозије може бити неопходна. Услови складиштења, транспорта, уградње и дуготрајног рада треба узети у обзир када се одлучује да ли је додатна заштита површине одговарајућа.
5. Кључни фактори учинка
Неколико техничких карактеристика одређује да ли ће шина водилица радити поуздано током свог радног века.
Један од фактора који се највише занемарује је комбиновани ефекат угиба шине, отклона носача, зазора папуче водилице и равности шине. Захтеви за безбедност лифтова експлицитно признају да ове факторе треба разматрати заједно, а не независно.
6. Водич за избор водилице
Избор праве водилице почиње са апликацијом, а не са каталогом производа. Шина која добро функционише у једном систему може бити неприкладна за други јер оптерећење, брзина, размак шина, услови подршке, радно окружење и безбедносни захтеви могу бити веома различити.
Корак 1: Дефинишите оптерећење
Одредите укупну покретну масу и идентификујте статичка, динамичка, ударна, кочна и бочна оптерећења. За апликације у лифтовима, тежина аутомобила, називно оптерећење, конфигурација противтега, брзина, безбедносна опрема и размак конзола могу утицати на захтеве шина.
Корак 2: Потврдите профил шина
Облик попречног пресека мора одговарати опреми и релевантним спецификацијама. Т-тип водилице су широко стандардизоване за апликације лифтова, док индустријске машине могу захтевати прилагођене профиле.
Корак 3: Проверите захтеве димензија
Потврдите висину шине, ширину, дебљину, дужину, распоред рупа за монтажу где је применљиво, конфигурацију споја и дозвољене толеранције.
Корак 4: Размотрите животну средину
- Унутрашња или спољашња инсталација
- Влажност и излагање води
- Прашина, хемикалије или индустријски загађивачи
- Варијација температуре
- Трајање складиштења пре инсталације
- Потребна учесталост одржавања
Корак 5: Потврдите компатибилност
Шину водилицу треба проценити као део комплетног система. Пре финализације поруџбине проверите компатибилност са држачима, копчама, плочицама за рибу, водилицама, ваљцима, сигурносним уређајима и носећом структуром.
| Питање купца | Зашто је важно |
|---|---|
| Које оптерећење ће носити шина? | Одређује потребну носивост и крутост конструкције. |
| Колика је радна брзина? | Веће брзине могу учинити поравнање, вибрације и квалитет површине критичнијим. |
| Који шински профил је потребан? | Обезбеђује механичку компатибилност са системом за вођење. |
| Које толеранције су прихватљиве? | Контролише тачност инсталације и оперативну доследност. |
| Где ће се поставити шина? | Помаже у одређивању захтева за заштиту од корозије и материјала. |
| Који стандард се примењује? | Спречава куповину технички некомпатибилног производа. |
7. Инсталација и одржавање
Чак и висококвалитетна водилица може лоше да ради ако се занемари тачност инсталације. Поравнање шина треба да се проверава током процеса инсталације, а не само након што су сви делови састављени.
Приоритети инсталације
- Прегледајте шине пре уградње на видљива оштећења, корозију, деформацију или контаминацију.
- Проверите референтне тачке уградње и положаје носача.
- Одржавајте наведено поравнање и размак у целом систему.
- Уверите се да су спојеви правилно постављени и осигурани.
- Проверите причвршћиваче и потпорне компоненте у складу са важећом спецификацијом.
- Извршите завршне провере кретања и поравнања пре пуштања у рад.
Захтеви за лифт такође препознају важност флексибилности прикључка и кретања зграде. ЕН 81-20 захтева аранжмане за фиксирање шине водилице како би се прилагодили ефекти као што су нормално слијегање зграде или скупљање бетона док се спречи ротација прикључка које би могло да ослободи шине.
Рутинско одржавање
Одржавање треба да се фокусира на знаке хабања, неуобичајене вибрације, корозију, лабаве причвршћиваче, оштећене површине, абнормалну буку и промене у понашању при вожњи. Ако апликација укључује опрему критичну за безбедност, инспекције треба да прате упутства произвођача опреме и применљиве локалне захтеве.
8. Контролна листа за инспекцију квалитета
Купци који набављају водилице у обиму треба да успоставе јасан процес инспекције пре почетка производње. Ово смањује ризик од добијања компоненти које технички одговарају номиналној спецификацији, али стварају проблеме током инсталације.
- Верификација материјала:Потврдите наведену класу челика и релевантну документацију о материјалу.
- Провера димензија:Проверите критичне димензије профила у односу на одобрене цртеже или спецификације.
- Инспекција правости:Проверите да ли геометрија шине остаје унутар захтеване толеранције.
- Преглед површине:Потражите огреботине, удубљења, пукотине, корозију или друге недостатке који могу утицати на перформансе.
- Заједничка инспекција:Проверите спојне површине и спојне компоненте.
- Верификација дужине:Потврдите појединачне дужине шина и дозвољене толеранције.
- Инспекција паковања:Уверите се да су шине заштићене од деформације и оштећења животне средине током транспорта.
9. Уобичајени изазови купаца
Изазов 1: Нејасне спецификације
Купци понекад траже „стандардну водилицу“ без дефинисања примене, профила, материјала, дужине, толеранције или применљивог стандарда. То може довести до поновљеног техничког појашњења и кашњења производње.
Изазов 2: недоследне димензије
У великим пројектима, чак и мале разлике између серија могу закомпликовати инсталацију. Доследне контроле производње су стога важне када је укључено више производних серија.
Изазов 3: Оштећење у транспорту
Дуги челични профили могу бити изложени савијању, удару, влази и абразији током транспорта. Одговарајуће методе паковања и пуњења су део квалитета производа, а не накнадна мисао.
Изазов 4: Лоша комуникација између добављача и инсталатера
Техничке детаље треба потврдити пре производње, посебно када је шина део интегрисаног лифта или машинског система. Цртежи, толеранције, материјални захтеви, критеријуми инспекције и очекивања од паковања треба да буду договорени унапред.
Изазов 5: Само бирање цене
Најнижа јединична цена можда не представља најнижу укупну цену пројекта. Прерада, кашњења у инсталацији, заменски делови, проблеми са транспортом и недоследан квалитет могу брзо да превазиђу почетну разлику у цени.
10. Зашто радити са Гуојиан Стеел (Тиањин) Цо., Лтд.?
За купце који набављају челичне водилице, способност добављача да разуме техничке захтеве је једнако важна као и производни капацитет. Гуојиан Стеел (Тиањин) Цо., Лтд. може послужити као технички производни партнер за купце којима су потребне компоненте на бази челика са дефинисаним димензијама, доследним захтевима производње и подршком усмереном на апликацију.
Професионални процес набавке треба да почне са стварном апликацијом. Уместо да сваку поруџбину третирају као генерички челични производ, добављач и купац могу да разјасне тражени профил, димензије, материјалне захтеве, стање површине, дужину, толеранције, паковање и очекивања инспекције пре производње.
За међународне купце, циљ није само куповина дужине челика. То је да се добије решење за шину која одговара примени, методу уградње, захтевима квалитета и распореду пројекта.
11. Често постављана питања
За шта се користи шина водилица?
Шина водилица контролише кретање покретне компоненте дуж дефинисане путање. У лифтовима, он води аутомобил и противтег док помаже у одржавању поравнања и стабилности.
Који се материјал обично користи за шине за вођење лифтова?
Челик се обично користи јер обезбеђује снагу и крутост потребну за захтевне примене. Специфични захтеви за материјалом зависе од применљивог стандарда и дизајна система.
Шта чини шину водилицу високим квалитетом?
Важне карактеристике укључују одговарајућа својства материјала, тачност димензија, праволинију, одговарајућу завршну обраду површине, конзистентну геометрију, поуздане спојеве и правилну инспекцију.
Зашто је важна равност шине водилице?
Прекомерно одступање може утицати на интеракцију између компоненти шине и вођице, потенцијално повећавајући вибрације, буку, хабање и потешкоће у инсталацији.
Како купци треба да изаберу шину водилицу?
Почните са применом, оптерећењем, брзином, профилом шине, димензијама, толеранцијама, распоредом инсталације, радним окружењем и важећим стандардима. Требало би размотрити комплетан систем вођења, а не само шину.
Да ли су водилице стандардизоване?
Неке апликације користе стандардизоване профиле и захтеве. За системе лифтова, ИСО 8100-33:2022 специфицира захтеве за стандардизоване водилице Т-типа које се користе за кабине за подизање и противтегове. Друге индустријске примене могу захтевати дизајне специфичне за примену.
Да ли се водилице могу прилагодити?
У зависности од производног процеса и примене, захтеви као што су димензије, дужине, разреди материјала, стање површине, распоред рупа, паковање и други детаљи производње могу бити прилагођени или договорени према спецификацијама пројекта.
Зашто би шине за вођице требало да се прегледају пре отпреме?
12. Закључак
Поуздана водилица је резултат више од одговарајућег челичног профила. Његове стварне перформансе зависе од односа између квалитета материјала, геометрије, правости, стања површине, чврстоће конструкције, спојева, тачности уградње и радног окружења.
За лифтове и друге прецизне системе кретања, ови фактори постају посебно важни јер шине водилице директно утичу на поравнање, квалитет вожње, стабилност опреме, захтеве за одржавање и безбедан рад. Међународни стандарди као што је ИСО 8100-33 дају дефинисане захтеве за стандардизоване водилице лифтова, док локални прописи могу поставити додатне захтеве за специфичне инсталације.
За купце, најефикаснији приступ је јасно дефинисање примене, потврда техничких спецификација пре производње, процена комплетног система вођења и рад са произвођачем који је у стању да одржи конзистентан квалитет од сировог материјала до завршне инспекције.
