Х-Раил

У аутоматизованој опреми за монтажу и руковање материјалом, шина водилица одређује да ли ће линеарни клизач остати тих и гладак након три године или почиње да се клати након само три месеца. Већина традиционалних профила са једним прорезом концентрише оптерећење на једну радну површину; ексцентрична оптерећења могу постепено повући колица из поравнања, са резултујућим грешкама које на крају утичу на перформансе целе машине. Х-Раил решава овај проблем кроз своју геометрију попречног пресека, а не ослањајући се само на површинску обраду. Одликује га симетрични алуминијумски профил у облику слова Х са двоструким паралелним мрежама, пројектован је за апликације са повратним кретањем—као што су линеарни клизачи, стубови за подизање, потиски-пулл механизми, оквири алата и лагане транспортне линије.

Шта је профил водича Х-пресека?

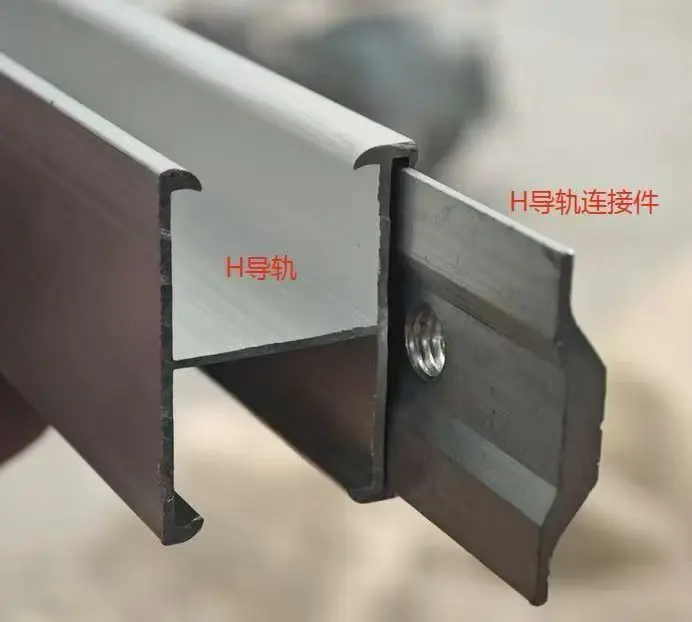

Х-Раил је структурални алуминијумски профил за вођење са попречним пресеком који подсећа на слово "Х": две хоризонталне прирубнице повезане централном мрежом, обезбеђујући употребљиве површине са прорезима са обе стране. Захваљујући овој симетричној геометрији, вертикално оптерећење је распоређено на две носеће руке, а не на једну, док отворени центар смањује тежину без угрожавања крутости.

Ова геометрија нуди троструку предност: у поређењу са шинама са једним прорезом сличне тежине, показује мање угиба при умереним оптерећењима; сам профил је отпоран на торзију када је опрема изложена бочним силама или заустављању у случају нужде; и са две обрађене површине на располагању, колица може да се креће на обе стране—или чак на обе стране истовремено.

Основне предности и разлози који стоје иза њих

Балансирана расподела оптерећења:

Двоструки попречни пресек распоређује притисак на две носеће руке, чинећи радне површине мање подложним удубљењима или деформацијама услед концентрисаних оптерећења. Наше искуство у производњи показује доследне перформансе носивости у серијама — критичан фактор при изградњи стотина идентичних радних станица.

Торзиона стабилност:

Симетрични попречни пресек Х-шине је инхерентно отпоран на увијање када опрема делује бочно или када су постављене дугачке шине. Ово директно решава уобичајени проблем у радионици: Х-шине се лагано увијају након уградње, узрокујући да се колица заглаве или заглаве на половини свог хода. Реверзибилни дизајн: обе стране са жљебовима су прецизно обрађене, што омогућава да се шина монтира окренута нагоре, надоле или вертикално; може послужити и као конструкцијска греда или спојница оквира. Један профил покрива вишеструке конфигурације дизајна, смањујући потребу за прилагођеним носачима.

Правост преко дугих потеза:

Свака шина се исправља након екструзије и појединачно прегледа пре отпреме, обезбеђујући равност без савијања - чак и на великим дужинама. Покрет колица остаје конзистентан током целог хода, избегавајући затегнутост или лабавост на оба краја.

Чврсто анодизоване радне површине:

Чврсто анодизирани слој побољшава површинску тврдоћу и отпорност на хабање, спречавајући деградацију површине чак и током високофреквентног клизања. Отпоран је на радионичку прашину и влагу, док мат завршни слој спречава накупљање прљавштине — што га чини идеалним за чисте просторије и области за прецизну монтажу.

Техничке спецификације

Ставка	Спецификација
Материјал	Легура алуминијума, вруће екструдирана
Тип секције	Симетрични Х-профил, дупла мрежа, шупље језгро
Површинска обрада	Чврста анодизација, мат завршни слој
Дужина	Изрежите на дужину по цртежу купца
Правост	Исправљен и прегледан пре отпреме
Опције обраде	Сечење по дужини, закошење крајева, бушење, урезивање, прецизна обрада
МОК	1 × 20ГП контејнер; мање пробне наруџбине по договору
Време испоруке	7–15 радних дана након пријема депозита
Трговински услови	ФОБ / ЦФР / ЦИФ

Одабир праве шине за вашу опрему

Почните са смером оптерећења:

Ако је терет постављен директно изнад Х-шине и сила је доследно вертикална, обично је довољан стандардни двоструки профил. Међутим, ако је оптерећење ван центра или се опрема често зауставља у хитним случајевима, препоручујемо да прво разговарате са нама о условима примене; геометријске предности дизајна профила су најкритичније у овим сценаријима.

Дужина је други кључни фактор:

Дужи потези појачавају сваку кривину шине; стога, за ходове веће од неколико метара, препоручујемо да наручите унапред исправљене и прегледане шине исечене по дужини уместо да сечете профил на лицу места. Разлика лежи у глатком, континуираном кретању у односу на потенцијално везивање средином хода.

Радно окружење је трећи фактор:

Тврдо анодизиране површине су погодне за прашњаве радионице и влажне објекте. Ако ће Х-шина бити изложена процедурама за прање или течностима за сечење, обавестите нас о специфичним медијима како бисмо могли да проверимо компатибилност површине пре него што се наручи.

Производња и контрола квалитета

Х-Раил се производи у сопственом погону; екструзија, машинска обрада и анодизација се обављају у компанији. У нашем производном погону ради осам линија за формирање Ц-канала, две линије за формирање челика „Ји” профила (профил шешира), две машине за ласерско сечење влакана велике снаге и четири ЦНЦ линије за пробијање. Наша власничка опрема укључује корисни модел патентиран „Машина за бушење алуминијумских профила“ (ЗЛ 2023 2 2784865.9). Фабрика има годишњи производни капацитет профила од око 200.000 тона.

Извозимо у преко 30 земаља и подржавамо дугорочне програме снабдевања како за извођаче пројеката тако и за произвођаче опреме; извозна документација и аранжмани за инспекцију треће стране могу се преговарати од случаја до случаја.

ФАК

П1: Да ли сте произвођач или трговачка компанија?

О: Ми смо произвођач. Екструзија, равнање, машинска обрада и тврда анодизација наших Х-шина су завршени у нашој сопственој производној бази у Тиањину, Кина. Добродошли сте да прегледате наше фабричке записе и сертификате.

П2: Која је минимална количина поруџбине (МОК)?

О: Стандардни МОК је један контејнер од 20ГП. Можемо прихватити мање количине за почетне пробне поруџбине или серије узорака—молимо вас да нам кажете потребне спецификације попречног пресека и укупну дужину и ми ћемо дати понуду у складу са тим.

П3: Можете ли обрадити производе према нашим цртежима?

О: Да. Сечење фиксне дужине, закошење крајева, бушење, урезивање и други процеси завршне обраде се обављају у компанији. Шине су спремне за уградњу по испоруци и не захтевају даљу обраду у вашем објекту.

П4: Која оптерећења ветром и снегом могу да издрже ваше шине?

О: Наше Х-шине су подвргнуте ригорозном тестирању симулације оптерећења ветром и снегом. Можемо да извршимо прорачуне оптерећења на основу локалних климатских параметара и препоручимо одговарајући Х-Раил модел који испуњава међународне стандарде као што су ЕН 1991 и АСЦЕ 7.

П5: Како обезбеђујете доследност квалитета за велике наруџбине?

О: Свака серија се подвргава инспекцији за исправност, структурни интегритет и квалитет површине пре паковања; исти стандарди прихватања примењују се од почетног узорка до коначног контејнера.

П6: Да ли су ваше Х-шине компатибилне са главним ПВ стезаљкама на тржишту?

Стандардни профил Х-шине је компатибилан са великом већином средњих стезаљки, крајњих стезаљки и причвршћивача од нерђајућег челика доступних на тржишту. Уколико имате посебне захтеве за одговарајућим стезаљкама, можемо такође произвести профиле по мери креирањем нових калупа.
