Конектор са троугластим носачем

What Is a Triangular Connector for PV Mounting Systems?

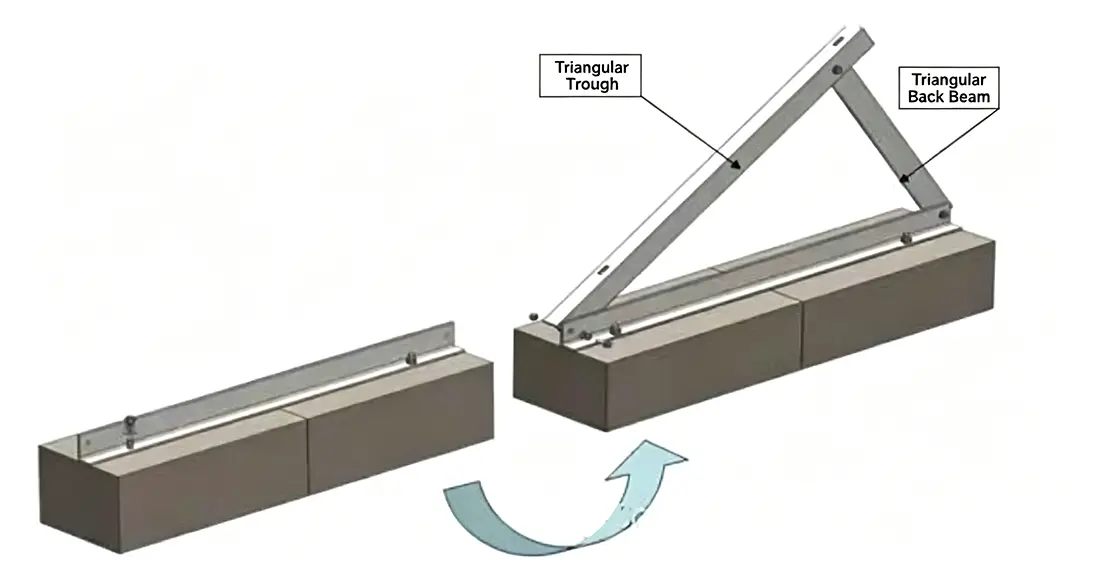

Такође познат као троугласти носачи или троугласта ојачања, Кинески троугласти конектор за носаче од фабрике Гуојиан су битне структурне хардверске компоненте за фотонапонске (ПВ) системе за монтажу. Користећи механичку стабилност троугла, они повезују главне вертикалне стубове, дијагоналне подупираче и хоризонталне греде како би формирали троугласти потпорни оквир, ефикасно распоређујући напрезање узроковано оптерећењем ветром, оптерећењем од снега и тежином фотонапонских модула. Стандардни системи за монтажу који се ослањају на спојеве у једној тачки склони су укупном љуљању, пуцању шава и опуштању греда када су изложени јаком ветру на отвореном током времена; Уградња троугластих конектора значајно повећава ригидност целе монтажне конструкције, чинећи их незаменљивим компонентама за велике приземне ПВ електране, инсталације на сложеним планинским теренима и пројекте у приобалним подручјима изложеним великим оптерећењима ветром.

Кључне предности производа

✅ Фабричко снабдевање на једном месту: Троугласти конектори, челични профили у облику Ц/З/У, ПВ стезаљке и греде конектори се производе у сопственој кући са једнообразним третманом против корозије. Цео систем монтаже долази са јединственом 25-годишњом гаранцијом, елиминишући потребу за више добављача и избегавајући проблеме као што су некомпатибилне спецификације или недоследан животни век против корозије.

✅ Двоструке антикорозивне технологије за сва окружења: топло поцинкована дебљина премаза ≥65μм; Цинк-алуминијум-магнезијумски премаз има својства самозацељивања на ивицама реза и пролази 1.000-часовне тестове неутралног сланог спреја, обезбеђујући дугорочну издржљивост у обалним слано-алкалним областима, рибарско-соларним хибридним пројектима и планинским регионима високе влажности.

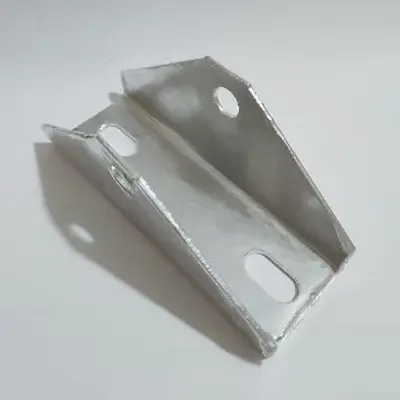

✅ Задебљана троугласта структура високе чврстоће: Главне компоненте су утиснуте од једног комада челика К355Б дебљине 2,0–3,0 мм. Стабилни троугласти механички дизајн издржава ветар од 60м/с и оптерећење снега од 1000Н/м², нудећи високу носивост без савијања или деформације током времена.

✅ Поуздан производни капацитет великих размера: стандардизована радионица од 6.600м² опремљена са 20 потпуно аутоматизованих ЦНЦ машина за пробијање; годишња производња од 42.000 тона фотонапонских профила. Стандардне спецификације се држе на залихама; масовне поруџбине од 10.000+ јединица се испоручују у року од 10–15 дана, са приоритетним распоредом доступним за хитне поруџбине.

✅ Сертификовани квалитет и усклађеност: поседује сертификате ИСО9001 (квалитет), ИСО14001 (еколошка) и ИСО45001 (здравље на раду). Свака серија укључује оригинални извештај о контроли квалитета фабрике, који испуњава квалификационе услове за велике тендере за ПВ електране.

Техничке спецификације

Често постављана питања о набавци

П: Може ли се троугласти конектор за носаче направити по мери како би одговарао нашим специфичним димензијама монтажне структуре?

О: Подржавамо потпуно прилагођавање. Можемо да прилагодимо дебљину плоче, размак рупа и углове отвора на основу ваших постојећих челичних носача Ц/З пресека; једноставно обезбедите монтажне цртеже и можемо да наставимо са креирањем и производњом калупа.

П: Како да затражим узорке и да ли се цена узорка може одбити од плаћања масовне поруџбине?

О: Мале количине узорака стандардне спецификације се дају бесплатно; примењују се само трошкови доставе. Ако се наруџба за велики пројекат изврши касније, трошак испоруке узорка може се у потпуности одбити од укупне наруџбе.

П: Може ли се овај конектор користити за приобалне пројекте "риба-солар" (аквакултура-ПВ) или слано-алкално земљиште? Који је гарантни рок?

О: Препоручујемо завршну обраду површине цинк-алуминијум-магнезијум; исечене ивице имају антикорозивна својства самозарастања, што их чини погодним за високо корозивна приобална подручја, рибњаке и слано-алкално земљиште. Додатна опрема долази са 10-годишњом гаранцијом, а комплетан фотонапонски систем је подржан са 25-годишњом гаранцијом радног века.

Услуге подршке набавкама

1. Бесплатна техничка подршка за цртање: Обезбеђивање цртежа за укупни изглед фотонапонске монтаже и прорачуне конструкцијског оптерећења за троугласте носаче.

2. Услуге тестирања треће стране: Узорци се могу послати у вашу лабораторију на механичко испитивање и испитивање у сланом спреју против корозије.

3. Комплетна тендерска квалификациона документација: сертификати „Три система“, сертификат кредитног предузећа са ААА оценом и извештаји о контроли квалитета фабрике укључени у пошиљку.

4. Доживотна подршка након продаје: Редовно праћење након пуштања пројекта у рад; бесплатна замена или враћање додатне опреме у случају проблема са квалитетом који нису изазвани људским фактором.
