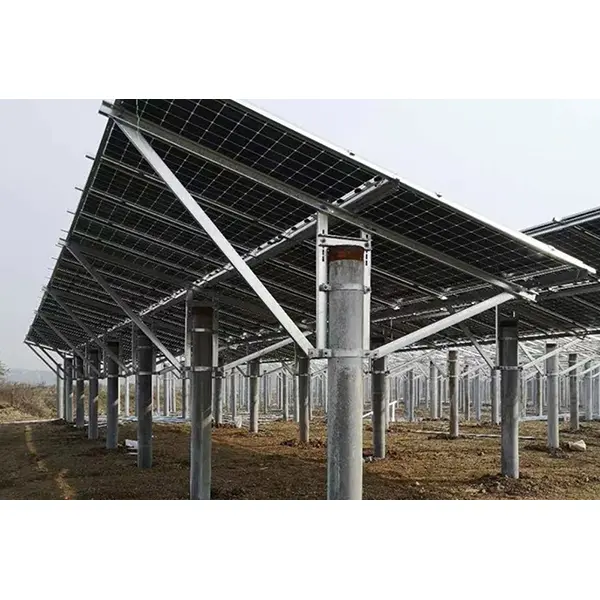

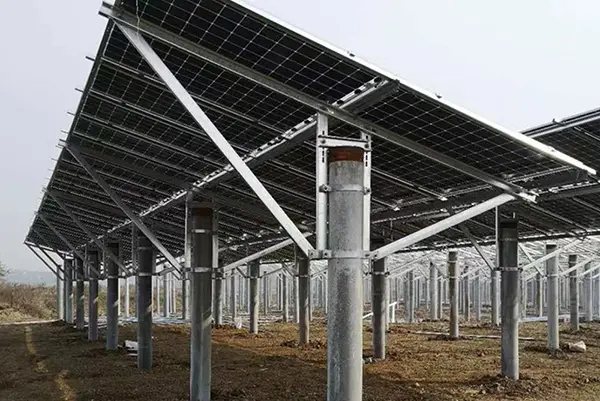

Соларни систем за монтажу на један стуб

Све компоненте овог система за соларну монтажу са једним стубом су претходно обрађене у фабрици од стране произвођача Гуојиан. На лицу места се користе само операције састављања вијака, без потребе за заваривањем или секундарним сечењем. Ово поједностављује процес изградње уз обезбеђивање квалитета пројекта.

Детаљи о производу

1. Композиција конструкције: фиксни систем носача који карактерише дизајн са једним стубом као примарним носивим елементом; комплетан носећи оквир се састоји од стуба, попречне греде, дијагоналне потпоре, водилице, стезаљки и комплетног сета стандардних причвршћивача.

2. Компатибилност темеља: Компатибилна са два главна типа темеља — шипови и независни бетонски темељи — и прилагодљива различитим теренима, укључујући равно тло, благе падине, обрадиво земљиште и плимске равне површине.

3. Процес инсталације: Све компоненте су фабрички префабриковане; монтажа на лицу места ослања се искључиво на завртње, елиминишући потребу за врућим радом (заваривањем) или секундарним резањем, чиме се обезбеђује квалитет уз поједностављење конструкције.

4. Материјали отпорни на корозију: Главна конструкција користи конструкцијски челик К235Б (у складу са националним стандардима) и подвргава се високотемпературном топлом цинковању, нудећи отпорност на ветар, песак, кишу, снег и благу физиолошку алкалну корозију, обезбеђујући издржљивост за дуготрајну употребу на отвореном.

5. Могућности прилагођавања: Углови нагиба, висине стубова и размак низа могу се подесити на основу географске ширине пројекта и оптерећења ветром/снегом како би се испунили специфични захтеви за производњу енергије за различите локације.

Цоре Адвантагес

1. Уштеде у трошковима грађевинарства: Мање локација за стубове резултира смањењем од преко 30% у раду на шиповима и бетону у поређењу са системима са двоструким стубовима, смањујући укупне трошкове.

2. Агриволтаична компатибилност: Широк размак између стубова и прилагодљиви размак од тла омогућавају пролаз пољопривредним машинама и култивацији усева испод панела.

3. Висока ефикасност конструкције: Потпуно причвршћена монтажа и заменљиве компоненте значајно скраћују време изградње на лицу места.

4. Трајност: Дебљина галванизације задовољава стандарде, пружајући отпорност на ветар, песак, кишу, снег и благу физиолошко-алкалну корозију, са 25-годишњом гаранцијом против корозије на главној конструкцији.

5. Флексибилно прилагођавање: Димензије се прилагођавају на основу локалног оптерећења ветром/снегом и терена; антикорозивне мере се могу побољшати за висок салинитет или екстремне ветрове/снежне услове.

6. Свеобухватна документација: Фабричке пошиљке укључују сертификате о усаглашености, извештаје о испитивању и документе за прорачун оптерећења, поједностављујући прихватање пројекта и процес лицитирања.

Сценарији апликација

Соларни систем за монтажу са једним стубом је погодан за велике централизоване фотонапонске електране на земљи, агроволтаичке базе, фабричко земљиште у стању мировања, дистрибуиране ПВ у селима и градовима и обалне ПВ пројекте за плиме и осеке; применљиво на различите домаће и међународне ЕПЦ пројекте обновљиве енергије. Производња и контрола квалитета

Сировине се подвргавају улазној спектралној анализи; компоненте се формирају путем интегрисане ЦНЦ обраде и прецизног штанцања, након чега следи кисељење и цинковање. Готови производи пролазе кроз проверу димензија и механичко узорковање пре паковања и отпреме. Профили су у пакету са челичним тракама, а причвршћивачи су паковани на влагу.

ФАКс

1. Да ли је ово права фабрика?

Посете фабрици су добродошле, а фотографије/видео снимци радионица у реалном времену су доступни.

2. Да ли комплетан сет укључује додатну опрему?

Да, комплетан сет стубова, попречних греда, дијагоналних подупирача, стезаљки и вијака је укључен.

3. Да ли је обезбеђено упутство за инсталацију?

Укључени су цртежи за инсталацију, а доступна је и видео подршка на мрежи која води цео процес изградње.

4. Која оптерећења ветра и снега може да издржи систем монтаже?

Прорачун оптерећења се може извршити на основу локалних захтева за притиском ветра и снега; систем је у потпуности усклађен са стандардима пројектовања фотонапонских електрана и одржава структурну стабилност током екстремних временских услова.

Подсетници за коришћење и одржавање

Инсталација се мора стриктно придржавати спецификација цртежа, а вијци морају бити затегнути прописаним моментом. Редовно проверавајте прикључке након јаке кише, снега или јаког ветра; за уградњу на плимне равнице, прегледајте поцинковани премаз једном годишње. Не качите тешке предмете на монтажну конструкцију.
