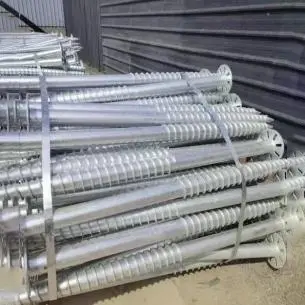

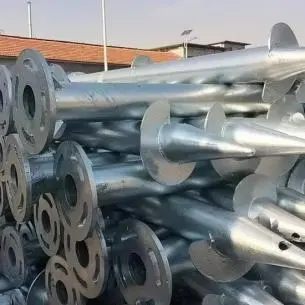

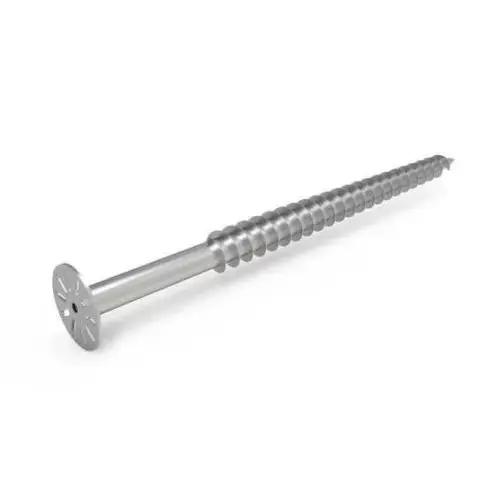

Гроунд Сцрев Анцхор

Наше решење за подлогу Гроунд Сцрев Анцхор из фабрике Гуојиан ефикасно решава многе болне тачке традиционалних бетонских темеља, као што су дуг период изградње, значајно оштећење тла и тешка рестаурација локације. Сваки шип има стабилне перформансе отпора на притисак и подизање и погодан је за различите сложене геолошке услове као што су глина, песковито земљиште и затрпавање. Пружамо свеобухватне услуге укључујући детаљни инжењерски дизајн, извештаје о инспекцији треће стране, испоруку у фазама и техничко упутство на лицу места како бисмо смањили укупне трошкове животног циклуса пројекта.

• Није генерички, стандардизовани спој: Иако вијчани шипови на тржишту могу изгледати слично, њихова стварна носивост може варирати неколико пута у зависности од услова као што су затрпавање, планинске падине или слано-алкално тло. Ослањајући се на велико искуство са домаћим пројектима обновљиве енергије, прилагођавамо параметре—као што су нагиб лопатице, пречник лопатице и дебљина зида цеви—на основу специфичних карактеристика смицања тла, уместо да примењујемо спецификацију „једна величина за све“ на различите геолошке услове.

• Метода суве монтаже без бетона: Уграђена механичким увртањем шипа у земљу, ова метода елиминише потребу за ископом, оплатом, изливањем бетона и очвршћавањем. Шип може да подржи надградњу одмах након постављања, што га чини идеалним за пројекте осетљиве на време, као што су фотонапонске (ПВ) инсталације које захтевају брзу мрежну везу.

• Versatile superstructure compatibility: Pile tops can be fitted with various connectors—such as flanges or connection plates—to interface directly with PV mounting systems, carport columns, energy storage unit bases, and lightweight steel fencing structures, enabling rapid assembly of the foundation and superstructure.

• Еколошки прихватљив и рециклабилан: процес не ствара чврсти бетонски отпад. Током модификације пројекта, измештања или стављања ван погона, шипови се могу одврнути и извући нетакнути, чувајући првобитни пејзаж површине у највећој могућој мери; ово их чини погодним за строго регулисане локације као што су еколошки резервати и планинска шумска подручја.

• Проактивна контрола ризика: Нудимо тестирање узорака и прелиминарни избор модела на основу извештаја о геолошким истраживањима које је доставио клијент, помажући да се спречи скупа поправка узрокована проблемима као што су клизање шипова или недовољна носивост.

Механизам интеракције између тла и шипова

Носивост вијчаног шипа се ослања на више од трења између зида челичне цеви и тла; функционише преко синергистичког троделног механизма: трење осовине + отпорност на крајњим лежајевима спиралних лопатица + сила блокирања/забрављивања између лопатица и тла. 1. Излазни обртни момент опреме за бушење покреће читав спирални шип да се заврти у земљу константном брзином; спиралне лопатице секу и сабијају околно тло, стварајући збијене дискове тла изнад и испод лопатица.

2. Овим збијеним дисковима за земљу подржавају вертикална оптерећења одозго; у условима подизања, лопатице се чврсто учвршћују у тло испод, спречавајући да се гомила директно извуче.

3. Хоризонтална оптерећења ветром се супротстављају бочним ограничењем обезбеђеним интеракцијом између зида осовине шипова и околног тла.

Практични увид: Нагиб сечива мора бити усклађен са обртним моментом опреме за бушење. Ако је нагиб превелик, опрема са малим обртним моментом не може да забије гомилу; ако је нагиб премали, инсталација је спора и првобитни слој тла је поремећен, што заправо смањује носивост шипа – детаљ који се често занемарује код јефтиних спиралних шипова на тржишту.

Производни процес и контрола квалитета

Гроунд Сцрев Анцхор су скривене подземне компоненте које се не могу визуелно прегледати након уградње; стога се у фази производње мора спровести контрола квалитета. Гуојиан користи свеобухватан ланац контроле квалитета од краја до краја:

1. Провера улазног материјала: Цертификати материјала се проверавају за сваку серију сировина за челичне цеви, а дебљина зида и граница попуштања се проверавају на лицу места како би се спречило улазак у производњу нестандардних цеви или цеви са танким зидовима.

2. ЦНЦ сечење и равнање: цеви се секу на фиксне дужине и исправљају; прекомерна закривљеност тела шипа би директно угрозила вертикалност током уградње.

3. Формирање спиралне оштрице и заваривање монтаже: Оштрице се ваљају помоћу специјализованих калупа како би се обезбедио уједначен корак; уместо повременог тачкастог заваривања користи се континуирано потпуно заваривање; завари су глатко брушени да би се елиминисала порозност и хладни завари (хладни завари су чест узрок квара шипова у условима јаког ветра).

4. Топло цинковање: Стриктно поштовање стандарда ГБ/Т 13912, укључујући кисељење, топљење, потапање у цинк на 450–460°Ц и пасивирање; просечна дебљина премаза цинка је ≥85 μм, са опцијама за дебље премазе за слано-алкалне или приобалне средине.

5. Коначна инспекција и отпрема: Визуелна провера изгледа, провера на лицу места дебљине цинкованог премаза и поновно мерење критичних димензија; извештаји о материјалу и записи о инспекцији галванизације могу се обезбедити на захтев за велике наруџбине.

Упозорење о замци: Неки јефтини производи на тржишту користе хладно цинковање или само делимично цинковање; они могу зарђати у року од 2-5 година од подземне инсталације, директно угрожавајући структурални интегритет темеља.

Водич за одабир и избегавање замки

1. Темељи за ПВ монтажу: Дајте приоритет континуираним спиралним лопатицама; у затрпаним подручјима, обезбедите да лопатице почивају на стабилном, збијеном слоју земље, а не на лабавом испуну.

2. ПВ темељи надстрешнице: Надстрешнице су подложне значајним оптерећењима ветром; дајте приоритет вијчаним шиповима великог пречника са дебелим зидовима упареним са ојачаним прирубничким спојним плочама и избегавајте лагане шипове малих спецификација. 3. Темељи ограде/ограде: првенствено подложни бочним оптерећењима; фокусирати се на контролу дубине уградње како би се побољшала бочна стабилност; економичне спецификације су погодне.

4. Приобалне слано-алкалне зоне: Стандардни хладно поцинчани производи нису погодни; задебљани топло поцинковани премази су потребни да би се одложила подземна корозија и деградација.

Студије случаја пројекта у стварном свету

• Планински Гроунд ПВ пројекат: Коришћени вијчани шипови пречника 114 мм за замену традиционалних независних бетонских темеља, значајно смањујући ископавање земљаних радова; укупан период изградње темеља је скраћен за 60%, уз поштовање рокова за прикључење на мрежу.

• Пројекат фабричког фотонапонског надстрешнице: Коришћени прилагођени завојни шипови повећане висине; није било потребно изливање бетона на лицу места, пошто су челични стубови директно причвршћени за шипове, скраћујући циклус уградње на лицу места.

• Пројекат ограде еколошке контролне зоне: По завршетку, сви вијчани шипови су одврнути и враћени, без остатка бетона на површини и испуњавањем стандарда прихватљивости за санацију локације.

ФАК: Процес набавке

П1: Да ли сте директни произвођач? Која је минимална количина поруџбине (МОК)?

О: Гуојиан (Тиањин) Стеел управља сопственим линијама за прераду и подржава узимање узорака у малим серијама и снабдевање великим пројектима за вијчане шипове; МОК је 30 тона.

П2: Можете ли дати узорке? Које је време испоруке за узорке?

О: Да, узорци су доступни; стандардне спецификације се испоручују у року од 3-5 дана, док за нестандардне прилагођене узорке треба 7-10 радних дана.

П3: Које је типично време испоруке?

О: Стандардне тржишне спецификације се испоручују у року од 3-7 дана; нестандардна прилагођавања (укључујући пречник цеви, летење или конекторе) трају 7-12 радних дана; за велике поруџбине може се преговарати постепена испорука.

П4: Можете ли да обезбедите сертификате о материјалу и извештаје о испитивању галванизације?

О: За велике поруџбине, обезбеђујемо сертификате материјала челичних цеви и записе о испитивању галванизације за пројектну документацију и прихватање.

П5: Да ли се вијчани шипови могу користити у стеновитим слојевима?

О: Велики, чврсти слојеви стена нису погодни за директну уградњу; за слојеве стена или шљунка које су истрошене временским условима, могу се користити ојачани шипови, подложни процени изводљивости на основу датих геолошких података.

П6: Како се израчунава гарантни рок?

О: Гаранција покрива сировине и процес заваривања/производње; животни век у погледу подземне корозије зависи од антикорозивне обраде и локалног пХ нивоа тла (надоградња на дебљи поцинковани премаз се препоручује за приобална слано-алкална окружења).

Паковање, испорука и подршка након продаје

• Паковање: У пакету са челичном траком за спречавање деформације од удара током транспорта; прирубнице и спојне плоче се пакују посебно.

• Достава: Доступан утовар контејнера; достављене листе за паковање.

• Техничка подршка: обезбеђене су писане смернице за инсталацију; за велике пројекте, доступни су онлајн технички брифинзи који објашњавају момент забијања шипова, контролу вертикалности и критеријуме прихватања; помоћ у координацији грађевинских ресурса је такође доступна.
