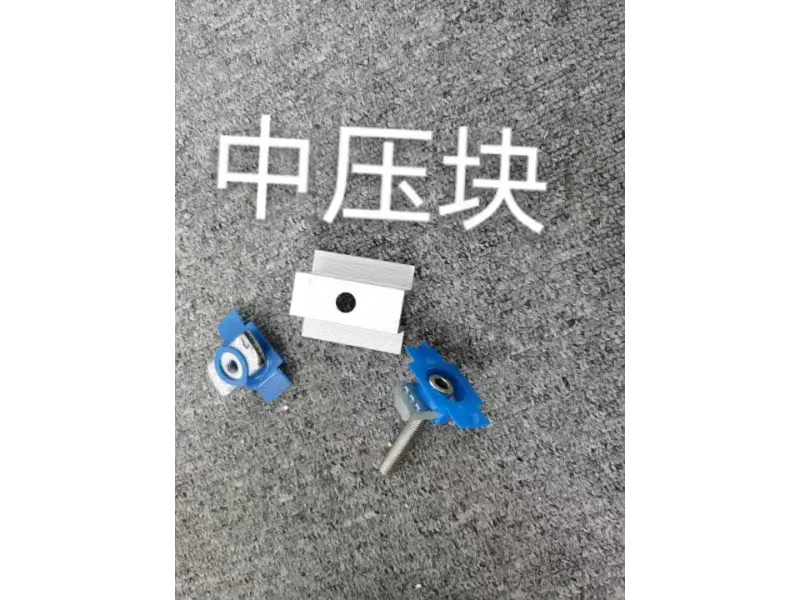

Међустезаљка од алуминијумске легуре

Међустезаљка од алуминијумске легуре (фотонапонска средња стезаљка) је специјализована компонента дизајнирана за осигурање фотонапонских (ПВ) модула. Постављен између два суседна ПВ панела, закључава модуле на монтажне шине, ограничава хоризонтално померање и повећава отпорност на ветар и сеизмику читавог низа. Долази са 304 причвршћивачима од нерђајућег челика и опционом ЕПДМ противклизном гуменом подлогом за заштиту оквира модула од оштећења. Дизајн укључује канале за одводњавање и проток ваздуха како би се минимизирало накупљање прашине, воде и снега. Ове стезаљке се широко користе у комерцијалним и индустријским кровним инсталацијама, стамбеним фотонапонским системима и соларним електранама на земљи. Димензије се могу прилагодити на основу дебљине модула и специфичних захтева за оптерећење пројекта.

Основне функције

1. Средње стезање и причвршћивање:

Постављена између два суседна фотонапонска модула, средња обујмица од алуминијумске легуре чврсто закључава модуле на монтажне шине. Ограничава и хоризонтално и вертикално померање, осигуравајући да модули остану уредно поравнати и подложни стабилним, униформним силама; служи као примарна компонента за повезивање за обезбеђење читавог низа.

2. Отпорност на ветар и сеизмику:

Обезбеђујући стезање у више тачака, уређај ограничава кретање и осциловање модула током јаких ветрова или сеизмичких догађаја. Ово спречава да се модули померају са шина или да вибрирају под екстремним оптерећењима, чиме се побољшава укупна стабилност низа у тешким временским условима.

3. Против клизања и отпуштања:

Унутрашње назубљене против клизања, у комбинацији са ЕПДМ гуменом подлогом, повећавају трење између обујмица и оквира модула. Ово спречава да модули клизе или олабаве, а истовремено ублажавају напрезање стезања како би се оквири модула заштитили од згњечења или оштећења.

4. Пренос оптерећења:

Стезаљка равномерно преноси тежину модула — заједно са оптерећењем ветром и снегом — на монтажне шине, потпорне стубове и темељну конструкцију. Ово распоређује напон, спречавајући локализовано преоптерећење које би иначе могло довести до деформације структуре или оштећења фотонапонских модула.

5. Одводњавање и проток ваздуха:

Структура међустезаљке од легуре алуминијума има интегрисане канале за одвод и проток ваздуха. Они олакшавају ефикасно отицање кишнице и кондензације, смањујући акумулацију прашине, воде и снега на тачкама стезања, док такође минимизирају ризик од сенчења и прекомерног оптерећења на модулима.

6. Компатибилност и разноврсност:

Компатибилан са стандардним дебљинама соларних модула (нпр. 30мм, 35мм, 40мм) и прилагодљив за нестандардне димензије. Дизајниран за рад са различитим структурама оквира и модулима различитих произвођача, један систем снабдевања може да испуни захтеве различитих пројеката.

Техничке спецификације

Ставка	Спецификација
Основни разред легуре	Алуминијумска легура 6005-Т5 / 6063-Т5 (опционо)
Површинска обрада	Сребрна анодизација, дебљина филма ≥10μм
Дебљина анодног филма	≥10μм, задебљано прилагођавање доступно за приобална окружења и окружења са високим садржајем соли
Компатибилна дебљина модула	30 мм, 35 ​​мм, 40 мм (прилагодљиво)
Стандард Ленгтх	40/50/60/80мм (сече на величину на захтев)
Структура Тип	Модуларна структура средњег стезања са профилом зубаца против клизања на унутрашњој страни
Потпорни причвршћивачи	Т-завртњи и навртке од нерђајућег челика 304
Опциони додаци	ЕПДМ гумене заптивке против клизања
Отпорност на оптерећење ветром	До 60м/с (поново проверено по пројекту)
Снов Лоад	1,4кН/м² (израчунато по пројекту)
Сценарији апликација	Комерцијални и индустријски кровови, стамбени ПВ, централне ПВ електране на земљи
Применљиви стандарди	Доступни су сертификати ГБ/Т 5237, ЦЕ, ИСО9001

Услуге паковања и логистике

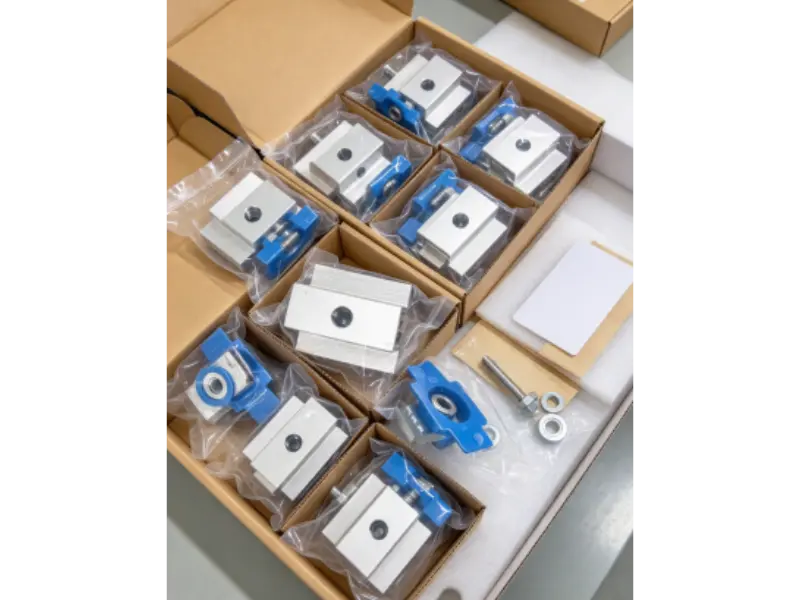

1. Појединачно паковање:

Свака средња стезаљка од легуре алуминијума је запакована засебно како би се спречило трење или удар, штитећи анодизирану површину и осигуравајући да током транспорта не дође до огреботина или оштећења премаза.

2. Јасно означавање:

Артикли су сортирани према моделу и спецификацији, са јасним етикетама и листама паковања укљученим да би се олакшале брзе провере инвентара на лицу места и организовано складиштење.

3. Верификација количине:

Свака пошиљка пролази кроз темељно бројање и верификацију модела и серија како би се осигурало да стварни артикли – у смислу количине и спецификација – савршено одговарају листи за паковање, спречавајући несташице или пропусте.

4. Ојачано спољно паковање:

Роба је упакована у чврсте стандардне картоне или дрвене сандуке, опремљене унутрашњим материјалима за јастуке и ојачаним штитницима за углове како би се спречила деформација од удараца током транспорта.

5. Заштита од влаге:

Средства за сушење су укључена у паковање како би се обезбедило суво окружење током морског или копненог транзита, спречавајући оштећење елоксираног премаза услед влаге и обезбеђујући да су компоненте спремне за тренутну уградњу по доласку.

6. Логистичка подршка:

Флексибилне опције испоруке укључују испоруке у фазама. За међународне поруџбине, пружамо свеобухватне листе паковања и царинску документацију како бисмо осигурали несметано извозно царињење; за домаће поруџбине нудимо испоруку са пуним теретом директно до локације, у складу са плановима изградње.

Процес инсталације

1. Брифинг пре инсталације:

Пружамо планове за инсталацију и техничку документацију, у којима се наводе кључне тачке уградње, захтеви за затезање и основне мере предострожности, подржане техничким брифингом пре изградње.

2. Позиционирање и распоред:

На основу нацрта дизајна, одређује се распоред соларних модула и монтажних шина, а тачке уградње средњих стезаљки су означене како би се обезбедио доследан размак и поравнање.

3. Постављање модула:

Соларни модули су постављени на монтажне шине; размак и нивелисање између суседних модула се подешавају како би се осигурало да се оквири модула савршено уклапају у прорезе средњих стезаљки.

4. Уградња и затезање:

Уградите међустезаљке од легуре алуминијума и затегните Т-завртње на наведени обртни момент. Уверите се да је сила затезања добро контролисана — избегавајте прекомерну силу која би могла да оштети оквире модула и уверите се да нису превише лабави, што може довести до нестабилности.

5. Инспекција против клизања:

Проверите да ли су ЕПДМ гумени јастучићи и назубљени против клизања правилно постављени. Прегледајте сваку тачку стезања да бисте били сигурни да су модули сигурни и да неће склизнути или олабавити.

6. Завршна инспекција и прихватање:

Проверите цео низ да бисте били сигурни да су све компоненте правилно затегнуте и нивелисане. Проверите празнине између модула и њихово укупно поравнање. Када се потврде захтеви за носивост и инсталација прође инспекцију, пројекат се може предати.

ФАК

П1: Који размак треба оставити између оквира два суседна модула када се користи средња стезаљка?

О: За стандардне пројекте, размак од 5–8 мм је довољан да се прилагоди топлотном ширењу и скупљању. Такође можемо препоручити одговарајуће спецификације на основу цртежа вашег пројекта када наручите.

П2: Који је тачан момент затезања за средње стеге и да ли ће оштетити оквире модула?

О: Затегните Т-завртње у складу са стандардним спецификацијама обртног момента. Са ЕПДМ гуменом подлогом која делује као тампон, правилно затезање неће оштетити оквире модула. Међутим, прекомерни обртни момент може згњечити алуминијумске рамове, тако да треба избегавати претерано затезање.

П3: Да ли ће се завртњи који се користе са средњим стезаљкама заглавити током дуготрајне употребе на отвореном, што ће отежати њихово касније уклањање?

О: Стандардно испоручујемо причвршћиваче од нерђајућег челика 304, који нуде добру отпорност на заглављивање. За дугорочне пројекте на отвореном такође се могу одабрати завртњи са премазом против загријавања како би се олакшало лакше уклањање током будућег одржавања или замене модула.

П4: Да ли се средње стезаљке могу поново користити ако су назубљени (зуби) истрошени?

О: Могу се поново користити ако зупци нису значајно истрошени и профил остане недеформисан. Ако су зупци јако истрошени, перформансе против клизања ће бити угрожене; стога, не препоручујемо да их користите за нове фотонапонске пројекте.

П5: Да ли се средње обујмице различитих спецификација дебљине могу мешати на истом кровном пројекту?

О: Мешање различитих спецификација се не препоручује. Коришћење средњих стезаљки различите дебљине може довести до неравномерног оптерећења на модулима, потенцијално изазивајући локализоване концентрације напона и повећавајући ризик од микро-пукотина; стога је најбоље стандардизовати спецификације.

П6: Која посебна разматрања треба имати на уму када бирате међустезаљке за модуле великог формата са двоструким стаклом?

О: С обзиром на већу сопствену тежину модула са двоструким стаклом великог формата, препоручљиво је дати предност употреби дебљих међустезаљки од легуре алуминијума. Поред тога, проверите висину оквира модула, потврдите ефективну дужину стезног контакта и — ако је потребно — повећајте број тачака стезања.
